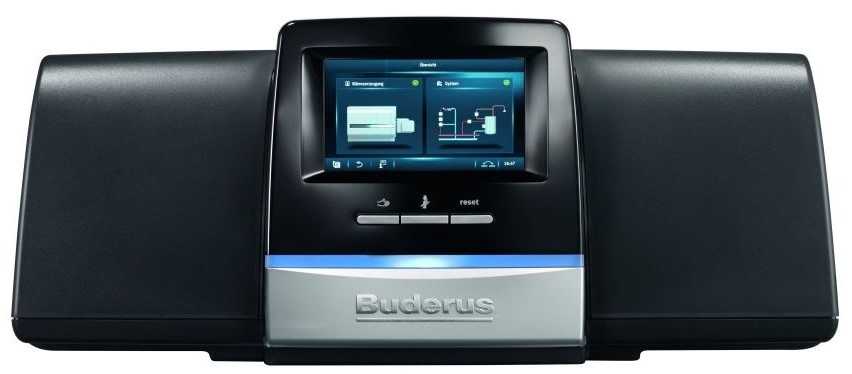

STEROWNIK LOGAMATIC 5311

-Sterowanie dla palnika 1-stopniowego, 2-stopniowego, 2-stopniowego z miękkim startem, modulowanego lub 2x1 stopniowego

-Wyposażenie zabezpieczające z badaniem typu, z nastawialnym ogranicznikiem temperatury bezpieczeństwa STB i nadzorującym czujnikiem temperatury kotła TW

-Sterowanie palnika 1 i 2 - stopniowego poprzez gniazda Stopień 1 i Stopnień 2

-Sterowanie palnika modulowanego albo poprzez regulator krokowy 3-stawny lub sygnał prądowy 4-20 mA lub napięciowy 0-10 V

-Wejście do przełączania warunków pracy przy zastosowaniu palników dwu paliwowych

-Przyłącze do blokującej klapy spalinowej

-W zestawie zawarte są czujniki: temperatury zewnętrznej , temperatury wody kotłowej, dodatkowej temperatury FZ oraz kabel do 2-stopnia palnika

OGÓLNE

- Modułowy system sterowania do średnich i dużych kotłowni

- Stosowany jako:

-dla kotłów z automatyką palnika

-sterownik rozszerzający(do instalacji dodatkowych modułów)

-niezależny sterownik(bez obsługi urządzenia grzewczego)

-Szybki montaż na ścianie lub na kotle

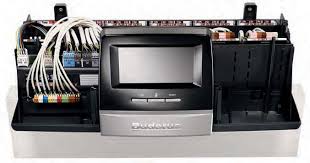

-Obudowa ze zintegrowanym systemem prowadzenia kabli

-Dostępna duża przestrzeń wewnątrz obudowy na wykonanie podłączeń

-Możliwość demontażu części elektronicznych na czas budowy

-Możliwość wykorzystania szyny montażowej DIN wewnątrz obudowy

-Możliwość instalacji do 4 modułów funkcyjnych

-Komunikacja wewnętrzna z wykorzystaniem magistrali komunikacyjnej

-Wyposażenie podstawowe zawiera moduł centralny ZM5313 , moduł sieciowy NM582 z wyłącznikiem oraz dwoma oddzielnymi obwodami zasilania z bezpiecznikami automatycznymi, moduł pojemnościowego ekranu dotykowego BCT531

- Kodowane wtyczki

FUNKCJE PODSTAWOWE

- Zapewnienie wymaganych warunków pracy dla kotła za pomocą sterowania pompą i zaworem w obiegu kotłowym (alternatywnie do obsługi obiegu grzewczego)

-Sterowanie pracą pompy obiegu kotła w zależności od mocy lub różnicy temperatur 0..10 V lub PWM

-Sterowanie jednym obiegiem grzewczym z/bez mieszacza i z pompą obiegową(alternatywnie do sterowania obiegiem kotłowym) z możliwością podłączenia regulatora pomieszczeniowego

- Sterowanie jednym obiegiem ciepłej wody użytkowej  pompą ładującą zasobnik oraz pompą cyrkulacyjną

-Możliwość codziennej dezynfekcji termicznej c.w.u.

-Automatyczne obniżenie temperatury dla każdego obiegu oddzielnie

-Funkcja urlopu z możliwością konfiguracji zachowania systemu

-Automatyczne przełączenie lato/zima

STYL

- Duży pasek stanu LED sygnalizujący status instalacji umożliwiający rozpoznanie stanu nawet na odległość

- Intuicyjny i przyjazny dla użytkownika kolorowy 7" ekran dotykowy o rozdzielczości 800x480

- Dane, schematy obiegów, parametry kotła prezentowane w sposób graficzny na wyświetlaczu, obsługa porównywalna do korzystania ze smartfona

-Tryb retro Logamatic 4000

-Możliwość obsługi wszystkich podłączonych sterowników z jednego ekranu

INTEGRACJA

-Interfejs Modbus TCP/IP dostępny w standardzie

-Dostępne w standardzie wejście 0..10 V wejście on/off, sygnał zwrotny 0.00 10 V, sygnał zbiorczej awarii oraz styk zewnętrznej blokady pracy

-Interfejs internetowy umożliwiający monitorowanie i obsługę systemu sterowania przez internet na poziomie operatora (bez poziomu serwisowego) za pomocą portalu Control Center Commercial

-Porty USB do celów serwisowych
